名稱：對夾襯膠蝶閥
型號： D71J
口徑： DN40-DN150
壓力： 0.6mpa-1.6mpa
材質：鑄鋼、鑄鐵.不銹鋼

對夾襯膠蝶閥

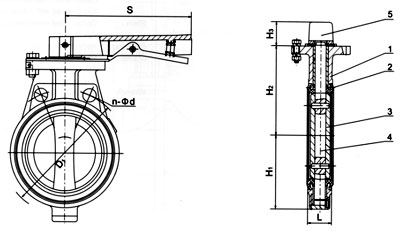

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、手輪

一、用途

密封圈材料代號

適用溫度

適用介質

NR

≤85℃

水、空氣、酸堿類

CR

≤85℃

水、煤氣、酸堿類

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸堿類

FKM

≤150℃

水、蒸汽、強酸堿類

二、材料

閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

閥座密封圈

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

手柄

鋁合金、碳鋼

壓力等級：PN（MPa）　1.0　1.6

三、測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

四、主要尺寸參數

公稱通徑
DN

公稱壓力
MPa

工作壓力
MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

S
mm

H3
mm

質量
Kg/kilos

40

1.6

1.0

1.6

1.0

33

150

110

4-18

55

100

235

27

2

50

43

165

125

4-18

64

120

235

27

2.5

65

46

185

145

4-18

80

120

235

27

4.5

80

46

200

160

8-18

112

130

265

27

5.5

100

52

220

180

8-18

90

145

265

27

6.5

125

56

250

210

8-18

112

160

365

32

11.5

150

56

285

240

8-22

135

175

365

32

13.5

設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手柄	鋁合金、碳鋼

公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	S mm	H3 mm	質量 Kg/kilos
40	1.6 1.0	1.6 1.0	33	150	110	4-18	55	100	235	27	2
50			43	165	125	4-18	64	120	235	27	2.5
65			46	185	145	4-18	80	120	235	27	4.5
80			46	200	160	8-18	112	130	265	27	5.5
100			52	220	180	8-18	90	145	265	27	6.5
125			56	250	210	8-18	112	160	365	32	11.5
150			56	285	240	8-22	135	175	365	32	13.5
