JZF-G型截止閥
圖形符號.jpg)
JZF-G型截止閥型號說明.jpg)
① 產品代號：JZF型截止閥
② 連接方式：管式
③ 公稱通徑：5、6mm
④ 壓力等級：70MPa

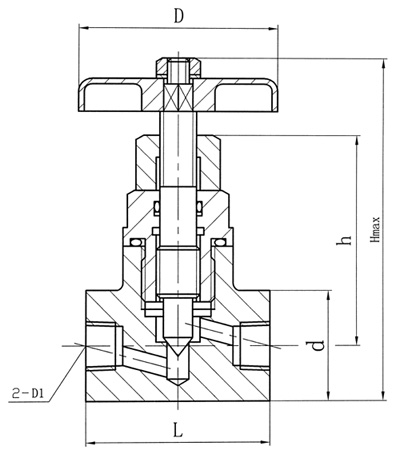

JZF-G型截止閥外形尺寸
.jpg)
型號
Hmax
h
L
D
d
D1
JZF-G06H
113.5
70
64
Ф65
□32
NPT1/2
JZF-G05H
98
57
50
Ф54
□30
NPT1/4
