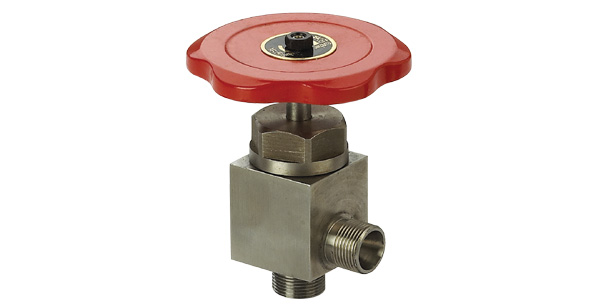

JZF-T型高壓截止閥
圖形符號.jpg)
JZF-T型高壓截止閥型號說明
.jpg)
① 產(chǎn)品代號：JZF截止閥
② 結構形式：T型
③ 公稱通徑：10、15、25mm
技術參數(shù)
閥體材料：1Cr18Ni9Ti
工作壓力：40MPa
工作介質(zhì)：液壓油、水
適用溫度：-40～+120℃

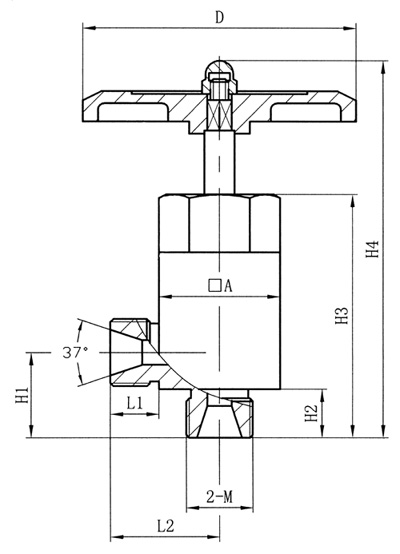

JZF-T型高壓截止閥外形尺寸
型號
L1
L2
H1
H2
H3
H4
□A
D
2-M
JZF-T10
16
36
28
16
80
124.1
40×40
Ф90
2-M22×1.5
JZF-T15
24
44
42
24
92
133.5
40×40
Ф90
2-M27×1.5
JZF-T20
27
52
50
27
119
167
50×50
Ф125
2-M39×1.5
